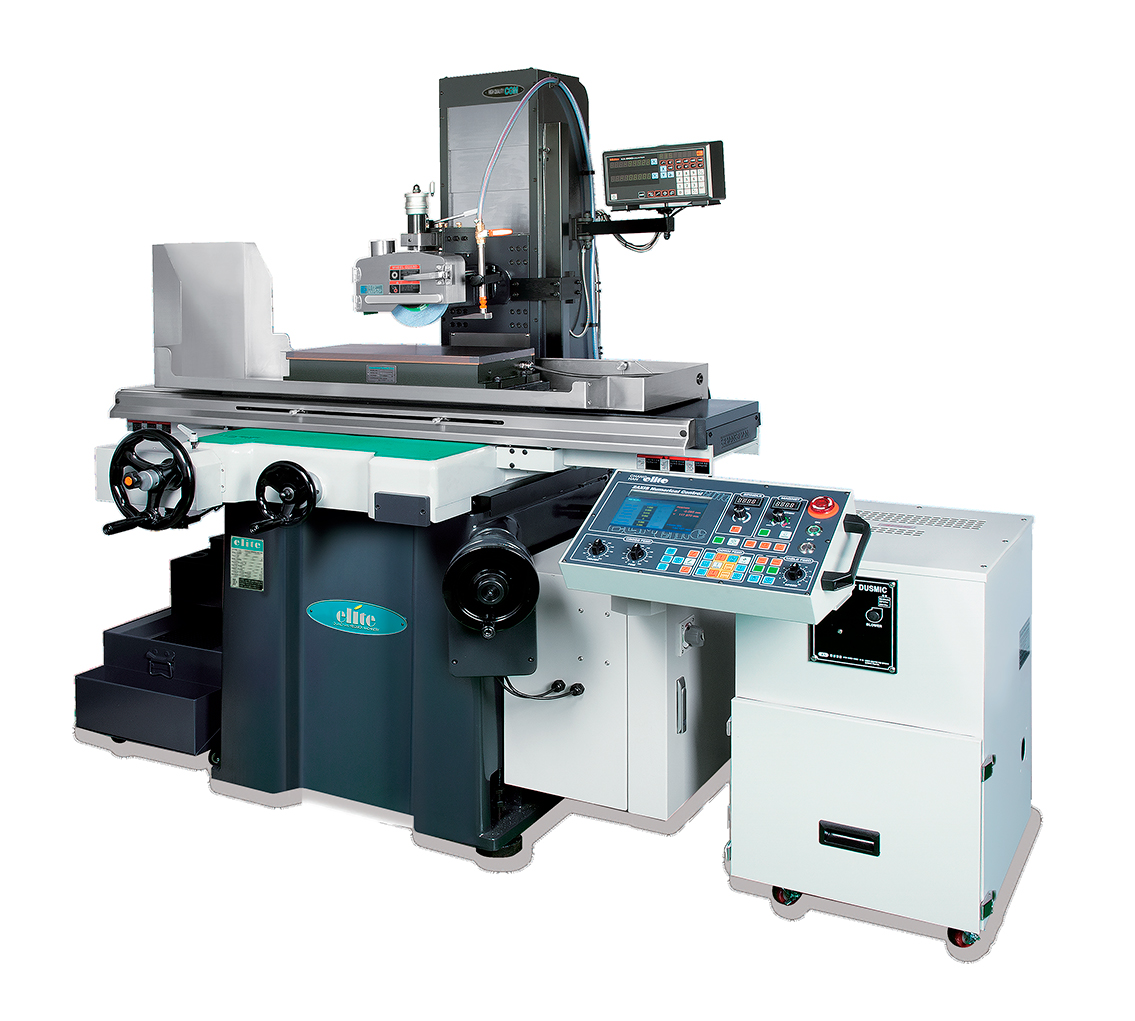

초정밀 평면 연삭기
작업 조건에 따라 수동과 자동을 복합적으로 사용하여 초정밀 대량 생산이 가능합니다.
▶ 특징 / Features
- 전자동, 전수동 전환 가능
- 3축 서보제어로 정밀한 위치제어 및 저소음
- 상하에 고강성 정밀 LM가이드 사용으로 숫돌의 위치결정력 우수(300모델)
- 테이블 슬라이드에 특수강 사용(SKH-9)
- P4급 베어링을 사용한 카트리지 타입 정밀스핀들
- 열팽창과 마모성을 최소화한 열처리된 고급재질의 합금주물
- 고강성 기계구조

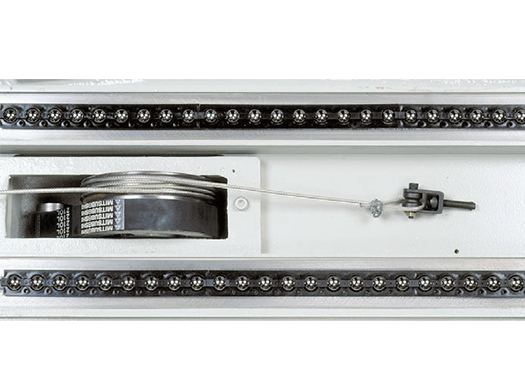

- 테이블 구동에 타이밍벨트 사용으로 와이어의 반영구적 수명
- 저진동, 무소음, 밀폐형 V3급 스핀들 모터
- 윤활자동급유장치와 완벽한 누유방지

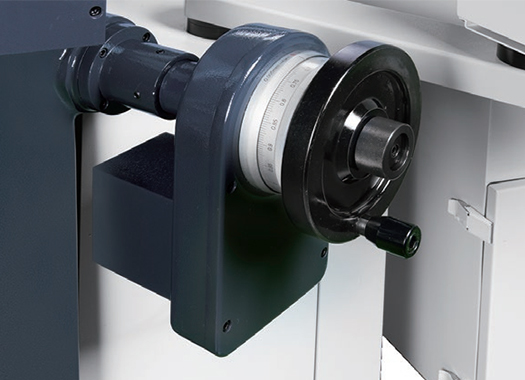

- 상하미세이송장치 부착으로 정밀작업 용이
- 자기유지방식의 안정성이 우수한 콘트롤
- 높은 면조도를 보장하는 헤드드레서
- 절삭유의 오염을 방지하는 종이필터식 냉각장치(옵션)
- 차별화된 스크래핑으로 최상의 정밀도 유지
- 3축 서보제어로 정밀한 위치제어 및 저소음
- 상하에 고강성 정밀 LM가이드 사용으로 숫돌의 위치결정력 우수(300모델)
- 테이블 슬라이드에 특수강 사용(SKH-9)
- P4급 베어링을 사용한 카트리지 타입 정밀스핀들
- 열팽창과 마모성을 최소화한 열처리된 고급재질의 합금주물
- 고강성 기계구조
- 테이블 구동에 타이밍벨트 사용으로 와이어의 반영구적 수명
- 저진동, 무소음, 밀폐형 V3급 스핀들 모터
- 윤활자동급유장치와 완벽한 누유방지
- 상하미세이송장치 부착으로 정밀작업 용이
- 자기유지방식의 안정성이 우수한 콘트롤
- 높은 면조도를 보장하는 헤드드레서
- 절삭유의 오염을 방지하는 종이필터식 냉각장치(옵션)
- 차별화된 스크래핑으로 최상의 정밀도 유지
-
좌우/전후 서보모터 자동
-
상하 서보모터 자동
-

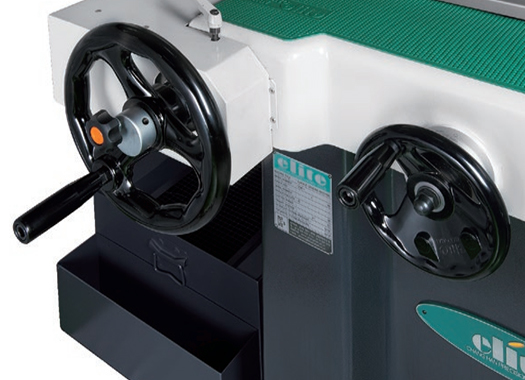

테이블 좌우 이송장치 (와이어식)
-

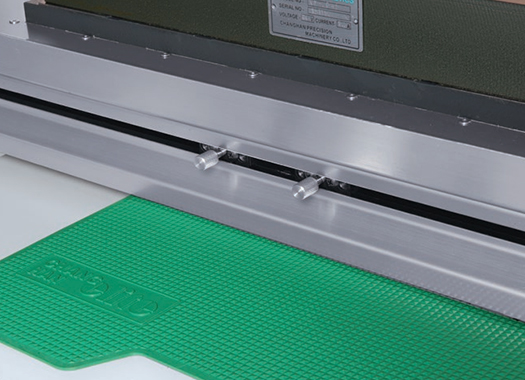

컬럼 연삭칩 보호 커버
▶ 사양 / Features
| 사양항목 | UNIT | MODEL | |||||
|---|---|---|---|---|---|---|---|
| 250 (Q) (QH) | 300 | ||||||
| BSA | BSD | BSA | BSD | ||||
| 테이블 면적 | mm | 200 x 520 | 250 x 600 | ||||
| 최대 이송거리 (좌우 x 전후) | 수동 | mm | 560 x 240 | 650 x 280 | |||
| 자동 | mm | 520 x 220 | 600 x 270 | ||||
| 전자석 크기 | mm | 200 x 450 | 250 x 550 | ||||
| 주축 중심에서 테이블상면까지 최대거리 | mm | 450 (Q:520 QH:610) | 570 | ||||
| 테이블 (Table) | 좌우 이송속도 | 수동 | mm/rev | 105~110 | |||
| 자동 | m/min | 1.5 ~ 25 | |||||
| 전 후 (Cross) | 전후 수동 이송 | 1눈금 | mm/div | 0.02 | |||
| 1회전 | mm/rev | 5 | |||||
| 전후 자동 이송 | 간헐 | mm | - | 0.005 ~ 10 | - | 0.005 ~ 10 | |
| 연속 | m/min | - | 0.03~1.2 | - | 0.03~1.2 | ||
| 전후 급이송속도 | m/min | - | 2 | - | 2 | ||
| 상 하 (Head) | 상하 수동 이송 | 1눈금 | mm/div | 0.005 | |||
| 1회전 | mm/rev | 1 | |||||
| 상하 자동 절입량 | µm | - | 1 ~ 50 | - | 1 ~ 50 | ||
| 상하 급속 이동속도(저속/고속) | mm/min | - | 300/600 | - | 300/600 | ||
| 주 축 (Spindle) | 숫돌의 사양 | mm | ∅180 x 5~20t x ∅31.75 | ||||
| 주축 회전속도 | 50Hz | rpm | 3000 | ||||
| 60Hz | rpm | 3600 | |||||
| 모 터 (Motor) | 주축 모터 | Kw | 1.5 (2.2:option) | ||||
| 좌우이송모터 | Kw | 0.75 | |||||
| 전후이송모터 | Kw | 0.2 | |||||
| 상하이송모터 | Kw | 0.4 | |||||
| 절삭유모터 | w | 60 | |||||
| 흡진기모터 | Kw | 0.75 | |||||
| 총 소요 전력 | Kw | 4.0 | |||||
| 기계 중량 | Kg | 1250 (Q:1300,QH:1350) |
1300 (Q:1350,QH:1400) |
1450 | 1500 | ||
| 점유 면적 ( 좌우 x 전후 x 상하 ) | mm | 2100x1445x1780 2100x1445x1850(Q) 2100x1445x1950(QH) |
2300 x 1540 x 1920 | ||||
※ 상기 사양과 치수 등은 품질 향상을 위해 예고없이 변경될 수 있습니다. Specifications and dimensions are subject to change without notice.

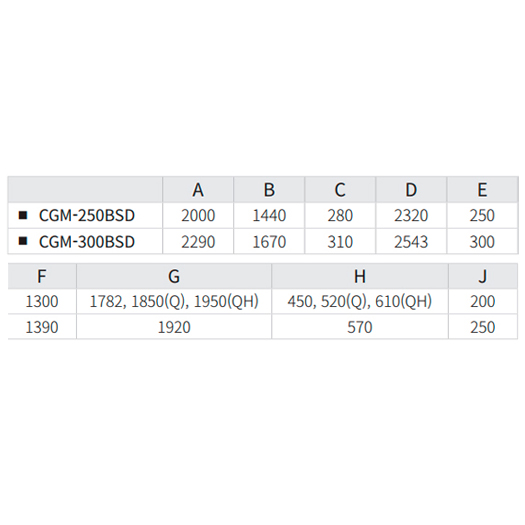

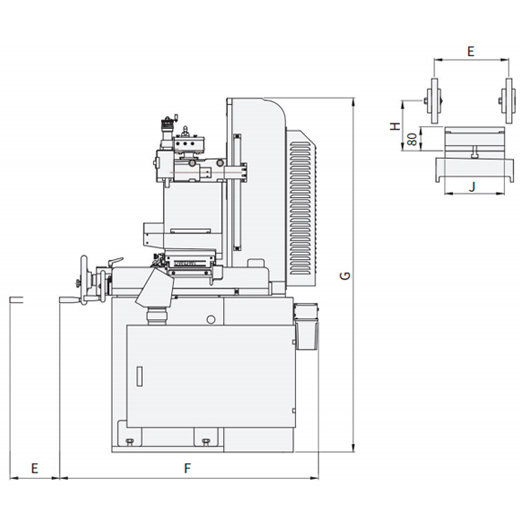

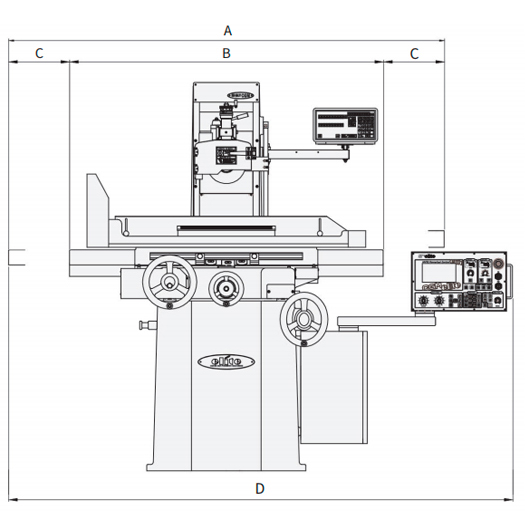

▶ 외형도 / Dimension
▶ 액세서리 / Accessories
| 기본 STANDARD | 옵션 OPTIONAL | ||
|---|---|---|---|
| 전자척 | 1 PC | 밸런스대 | 각도드레서 |
| 휠플렌지 | 3 PCS | 흡진기 | 연마바이스 |
| 해체볼트 | 1 PC | 절삭유장치 | 추가플렌지 |
| 헤드드레서 | 1 SET | 디지털카운터 | 인버터 |
| 밸런스아바 | 1 PC | 라운드드레서 | |
| 작업등 | 1 PC | ||
| 공구 및 공구박스 | 1 SET | ||
-

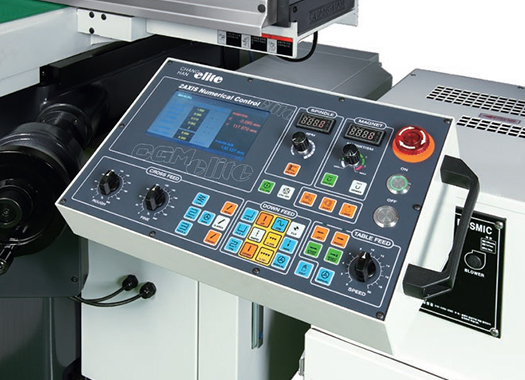

방진형 조작반
-

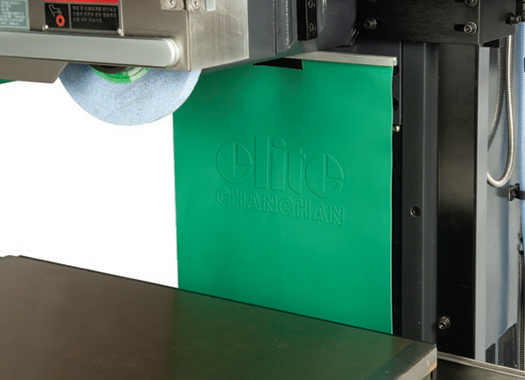

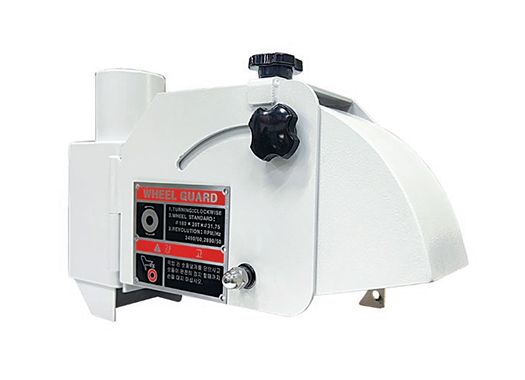

옵티 휠커버
-
슬라이딩식 범위 조절 장치
창한정밀기계공업(주) 고객센터
최고의 품질과 신뢰를 바탕으로 꾸준히 변화해도, 언제나 변함없는 사후관리 정직하고 투명한 창한정밀기계공업(주)의 기업이념입니다.
- 제품상담문의 : 031) 836-5427~9
- 이메일 : grinding@changhan.co.kr
- 상담시간 : 평일 - AM 09:00 ~ PM 06:00주말 및 공휴일 – 휴무
