초정밀 CNC 평면 연삭기
앱솔루트 스케일 제어 및 볼스크류 서보모터 직결방식으로 반복정밀도 와 정밀한 위치제어를 보장합니다.
좌우 LM TYPE / 좌우 V면 TYPE
▶ 특징 / Features
- DD모터 직결식 인덱스로 각도 편차 최소화
- DD 오일냉각 발열 최소화
- 평면 및 외경에 어려운 형상 가공 전용화 가능

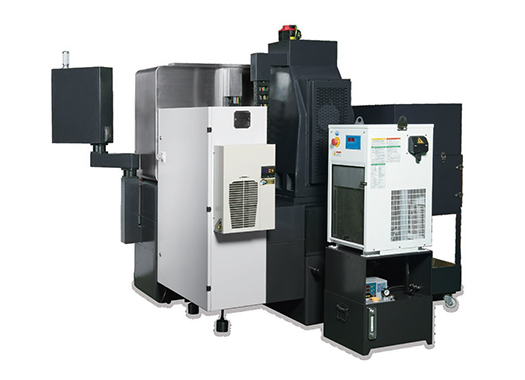

- 스핀들 오일냉각기 설치로 열변위오차 최소화
- 제어반 에어컨 설치로 오작동 방지 및 수명연장
- 측면 백라이트 설치로 정밀 셋팅 가능
- 도색 손상 및 부식 방지 가능한 스테인레스 절삭유커버와 절삭유통
- 자동과 수동을 간단 전환 사용
- 자동연속공급 윤활방식으로 정밀도 수명 유지
- 완벽한 누수, 누유 방지 구조
- 고정도 앱솔루트 스케일 설치로 위치오차 최소화 및 원점복귀 불필요
- 서버모터와 스크류 직결방식으로 반복위치정밀도 우수
- 종이필터와 세퍼레이터 동시 여과로 절삭유 청결도 우수
- 일체형 T베드로 변형을 억제하고 진동에 강한 이중 리브 구조로 설계

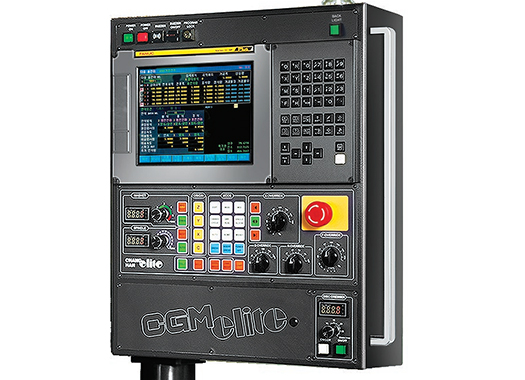

- FANUC Oi-MF Plus 콘트롤과 10.4" 터치스크린 사용
- 연삭범위 티칭기능 / 사행연마 / 다중홈 연마 / 숫돌 형상가공 / 점프 연마 / 높이단차 가공 / 무인가공 기능
- 입력 항목별 텍스트 안내문구 표시기능
- 연삭 구간별 드레싱 조건 설정기능
- DD 오일냉각 발열 최소화
- 평면 및 외경에 어려운 형상 가공 전용화 가능
- 스핀들 오일냉각기 설치로 열변위오차 최소화
- 제어반 에어컨 설치로 오작동 방지 및 수명연장
- 측면 백라이트 설치로 정밀 셋팅 가능
- 도색 손상 및 부식 방지 가능한 스테인레스 절삭유커버와 절삭유통
- 자동과 수동을 간단 전환 사용
- 자동연속공급 윤활방식으로 정밀도 수명 유지
- 완벽한 누수, 누유 방지 구조
- 고정도 앱솔루트 스케일 설치로 위치오차 최소화 및 원점복귀 불필요
- 서버모터와 스크류 직결방식으로 반복위치정밀도 우수
- 종이필터와 세퍼레이터 동시 여과로 절삭유 청결도 우수
- 일체형 T베드로 변형을 억제하고 진동에 강한 이중 리브 구조로 설계
- FANUC Oi-MF Plus 콘트롤과 10.4" 터치스크린 사용
- 연삭범위 티칭기능 / 사행연마 / 다중홈 연마 / 숫돌 형상가공 / 점프 연마 / 높이단차 가공 / 무인가공 기능
- 입력 항목별 텍스트 안내문구 표시기능
- 연삭 구간별 드레싱 조건 설정기능
-
-

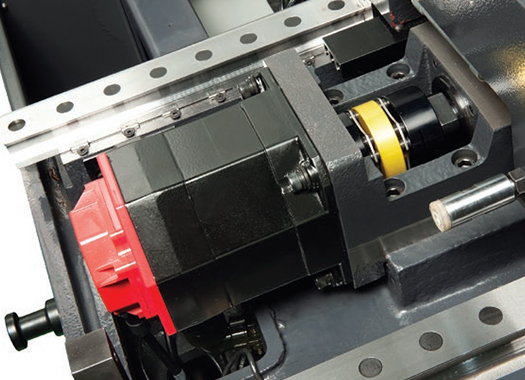

서보모터 직결식
-

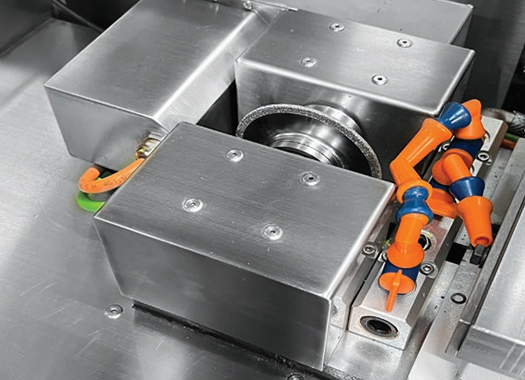

싱글 로터리 드레서
-
듀얼 로터리 드레서
▶ 사양 / Features
| 사양항목 | UNIT | MODEL | ||||
|---|---|---|---|---|---|---|
| 0520(컬럼이송) | 0625(컬럼이송) | 0525(새들이송) | ||||
| 용량 (Capacity) |
테이블 작업면적 | mm | 630 x 200 | 790 × 252 | 600 × 250 | |
| 최대 이송거리 (좌우 x 전후) |
mm | 640 x 230 | 850 × 280 | 600 × 280 | ||
| 주축 중심에서 테이블상면까지 최대거리 |
mm | 60~390 | 60~560 | 60~570 | ||
| 전자석 크기(영전자척) | mm | 450(500:Cone dress)x200x90 | 600 (Cone : 650) × 250 | 500 (Cone : 전자석) × 250 × 90 | ||
| 테이블 (Table) |
수동핸들 1회전당 이송량(저속/고속) |

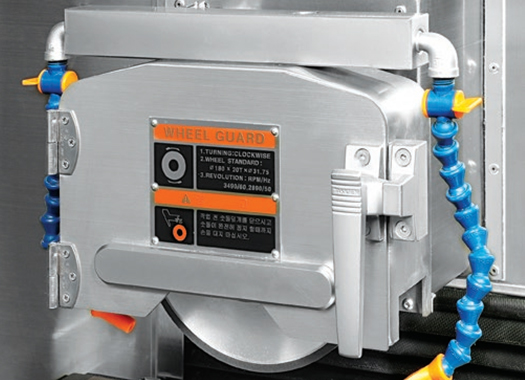

mm/rev | 50 / 100 | |||
| 조그이송속도 (저속/고속) |
m/min | 1/10 | ||||
| 테이블이송속도 | m/min | 1~30 | 1~25 | |||
| 전후 (Cross) |
수동핸들 1회전당 이송량 | mm/rev | 10/100/1000/10000 | 10 / 100 / 1000 / 4000 | ||
| 수동핸들 1눈금당 이송량 | µm/div | 0.1/1/10/100 | 0.1 / 1 / 10 / 40 | |||
| 조그이송속도 | mm/min | 400 / 500 / 2000 / 5000 | 200 / 500 / 1000 | |||
| 연삭이송 | 간헐이송 | mm | 0.1~20 | |||
| 연속이송 | mm/min | 0.1~2000 | ||||
| 최소 제어 단위 | µm | 0.1 | ||||
| 스케일분해능 | µm | 0.1(Absolute) | ||||
| 상하 (Head) |
수동핸들 1회전당 이송량 | mm/rev | 10/100/1000/4000 | 10 / 100 / 1000 / 4000 | ||
| 수동핸들 1눈금당 이송량 | µm/div | 0.1/1/10/40 | 0.1 / 1 / 10 / 40 | |||
| 조그이송속도 | mm/min | 100 / 2000 | 100 / 1000 | |||
| 최소 제어 단위 | µm | 0.1 | ||||
| 스케일분해능 | µm | 0.1(Absolute) | ||||
| 주축 (Spindle) |
숫돌의 사양 | mm | ∅180 x 5~20t x ∅31.75 | |||
| 주축 회전속도(인버터) | rpm | 500~3600 | ||||
| 모터 (Motor) |
주축 | KW | 2.2 | |||
| 좌우이송 | KW | 1.4 | ||||
| 전후이송 | KW | 1.2 | ||||
| 상하이송 | KW | 1.2 | ||||
| 흡진기 | KW | 0.75 | ||||
| 오일쿨러 | KW | 0.75 | ||||
| 절삭유 | W | 120 | ||||
| 윤활유 | W | 100 | ||||
| 인덱스 | 구동방식 | - | DD Motor | - | ||
| 모터극수 | POLE | 20 | - | |||
| 최대 토크 | Nm | 40 | - | |||
| 연속 토크 | Nm | 65/49 | - | |||
| 최대회전속도 | min-1 | 600 | - | |||
| 센서정밀도 | revolution | 3600000~ | - | |||
| 위치결정정확도 | revolution | ±4" / ±2"(option) | - | |||
| 반복정밀도 | revolution | ±1" | - | |||
| 냉각방식 | - | Oil cooling | - | |||
| 체결방식 | - | Center point | - | |||
| 센터높이(테이블기준) / 길이 | mm | 110 / 150 | - | |||
| 사이즈 | mm | 230 x 110 x 207 | - | |||
| 총 소요전력 | Kw | 10 | 5 | |||
| 기계 중량 | Kg | 3500 | 4000 | 2000 | ||
| 점유 면적 ( 좌우 x 전후 x 상하 ) | mm | 2700 x 1900 x 2000 | 3200 × 2600 × 2200 | 2200 × 1200 × 2800 | ||
※ 상기 사양과 치수 등은 품질 향상을 위해 예고없이 변경될 수 있습니다. Specifications and dimensions are subject to change without notice.

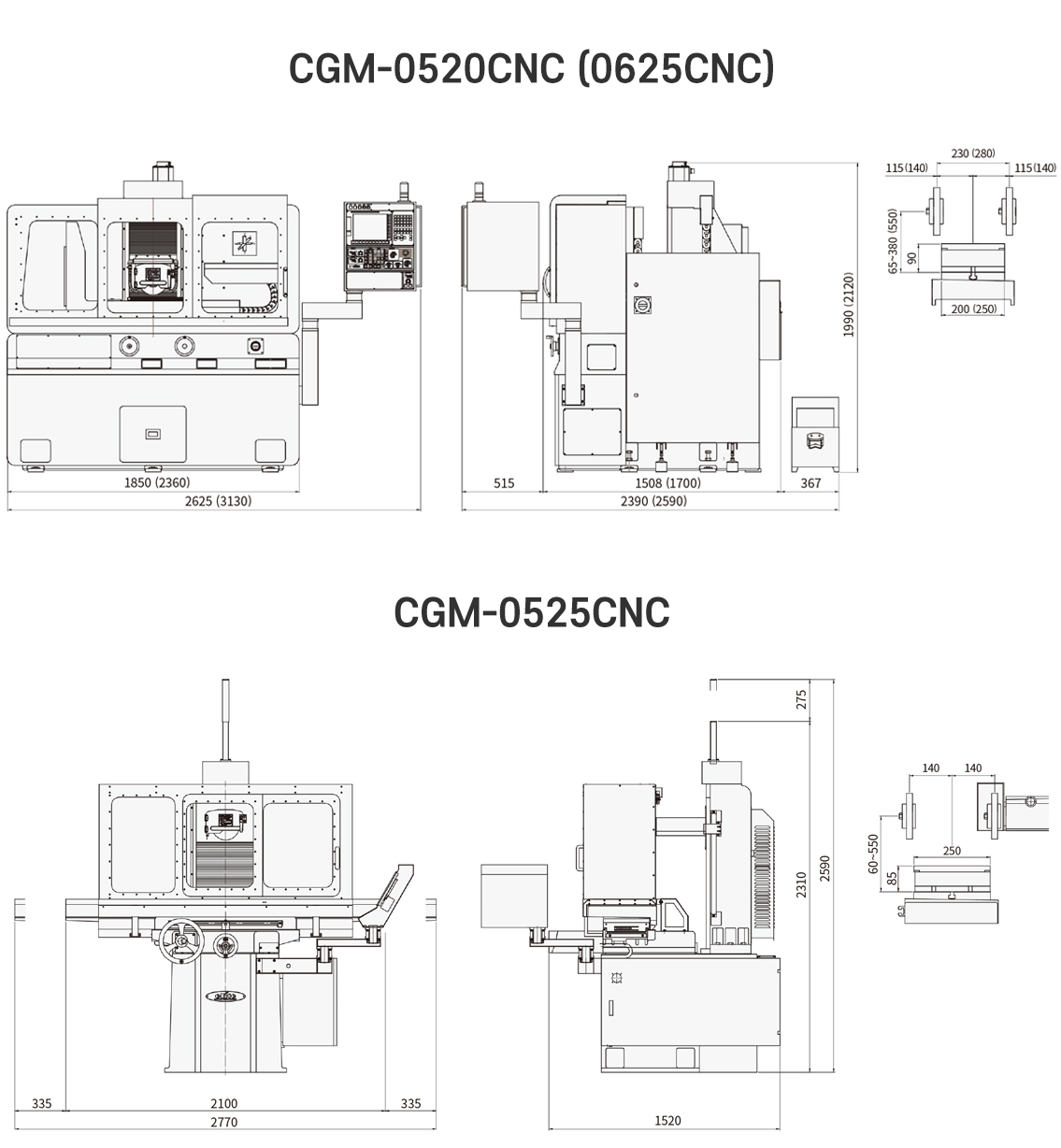

▶ 외형도 / Dimension

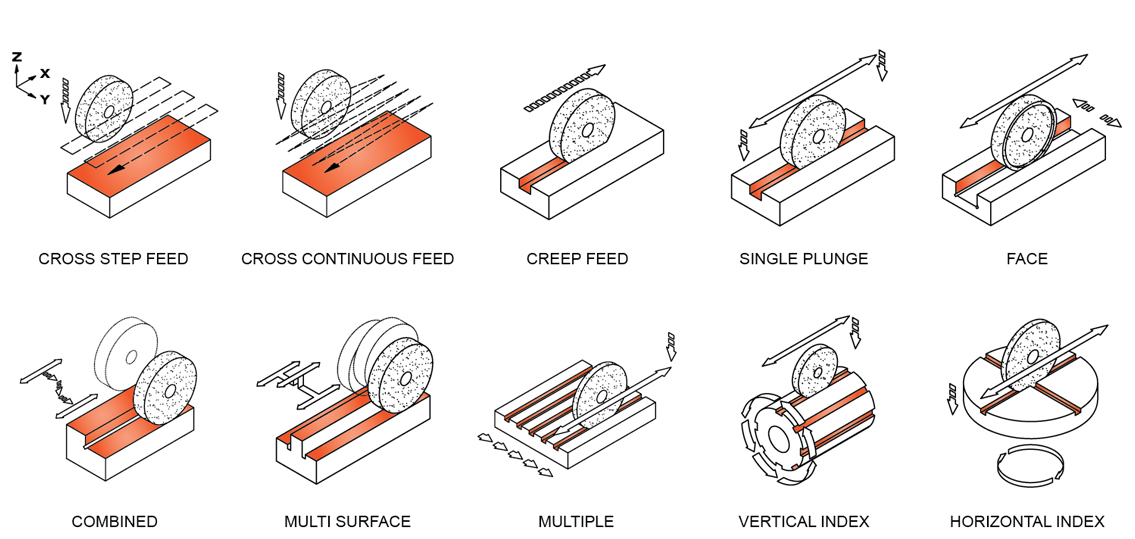

▶ CNC 싸이클 모드 / CNC Cycle Mode
▶ 액세서리 / Accessories
| 기본 STANDARD | |||
|---|---|---|---|
| 영전자척 | 1 PC | 공구 및 공구박스 | 1 SET |
| 휠플렌지 | 3 PCS | 밸런스대 | 1 SET |
| 해체볼트 | 1 PC | 흡진주수장치 | 1 SET |
| 오토드레서 | 1 SET | 인버터 | 1 SET |
| 밸런스아바 | 1 PC | ||
-

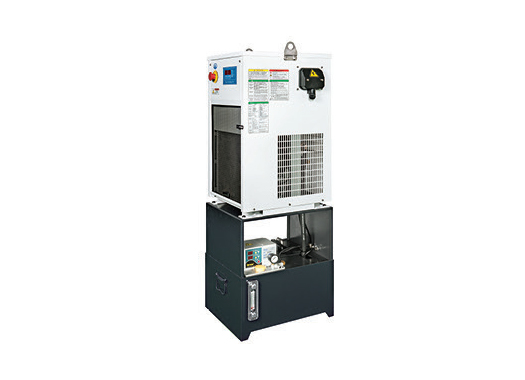

윤활펌프 및 스핀들 냉각칠러
-
절삭유 세퍼레이터
-

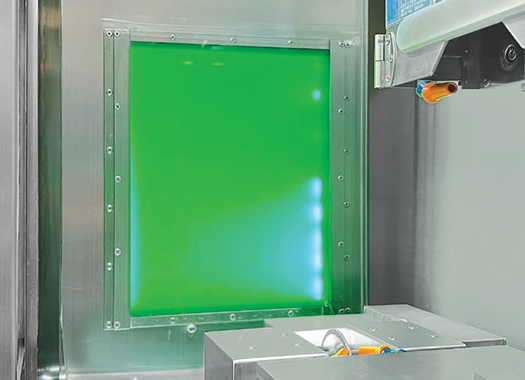

LED 틈새 투영 램프
-

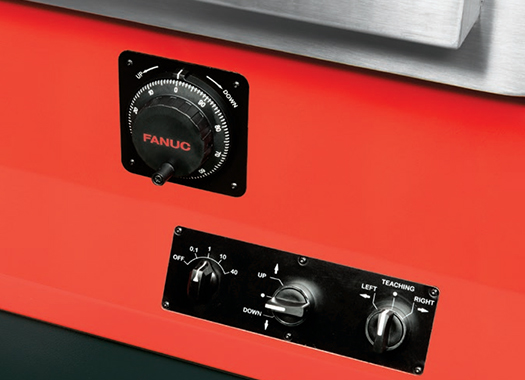

Z축 MPG 및 속도, 방향 / x축 티칭 스위치
