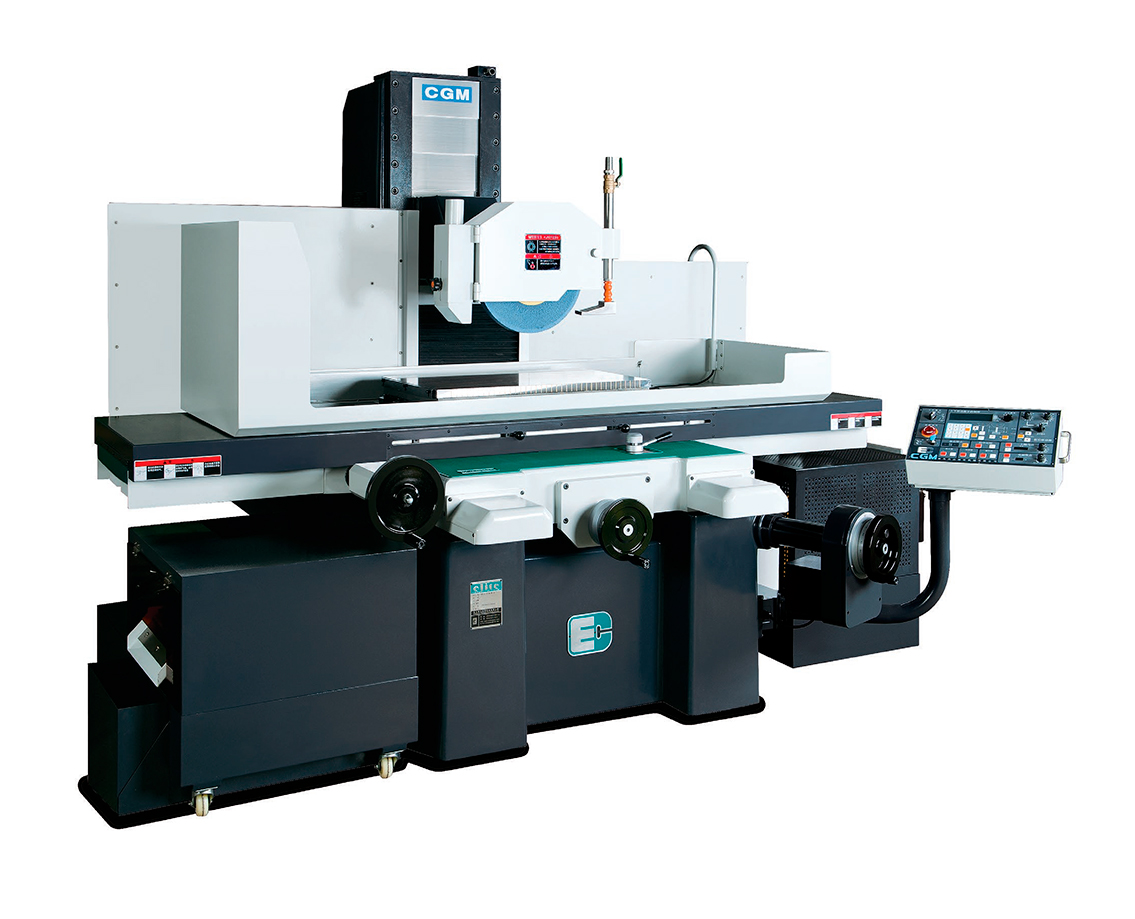

초정밀 평면 연삭기
상하, 전후 축에 서보모터를 사용하여 자동정밀제어와 반복공정작업이 가능합니다.
SHD TYPE : 좌우 센서식 유압자동 / 전후 모터식 자동 / 상하 서보모터 자동절입 SHDQ TYPE : 좌우 센서식 유압자동 / 전후 모터식 자동 / 상하 서보모터 자동절입 / 상하 이송거리 확장
▶ 특징 / Features
- 고강성구조 설계로 강성향상, 우수한 재질의 주물을 소둔열처리하여 변형 최소화
- 고정밀 스크래핑으로 연삭평면도 향상
- 양 V형 슬라이드에 TURCITE-B 부착으로 동작이 부드럽고 정밀도 수명이 김
- 저소음 유압탱크로 작업환경 개선, 냉각시스템 부착으로 유온상승 최소화
- P4급 초정밀베어링을 더블타입 조립하여 스핀들 강성 높음
- 콘트롤 자가진단 시스템 채용으로 에러메세지 표시
- 연삭칩 제거용 마그네트 쎄퍼레이터 부착
- 모터제어 방식의 전후는 동작이 부드럽고 속도조절 용이, 사행연마 가능
- 전자식 전후 연삭범위 설정기능
- 고정밀 스크래핑으로 연삭평면도 향상
- 양 V형 슬라이드에 TURCITE-B 부착으로 동작이 부드럽고 정밀도 수명이 김
- 저소음 유압탱크로 작업환경 개선, 냉각시스템 부착으로 유온상승 최소화
- P4급 초정밀베어링을 더블타입 조립하여 스핀들 강성 높음
- 콘트롤 자가진단 시스템 채용으로 에러메세지 표시
- 연삭칩 제거용 마그네트 쎄퍼레이터 부착
- 모터제어 방식의 전후는 동작이 부드럽고 속도조절 용이, 사행연마 가능
- 전자식 전후 연삭범위 설정기능
-
상하 서보모터 이송장치
-

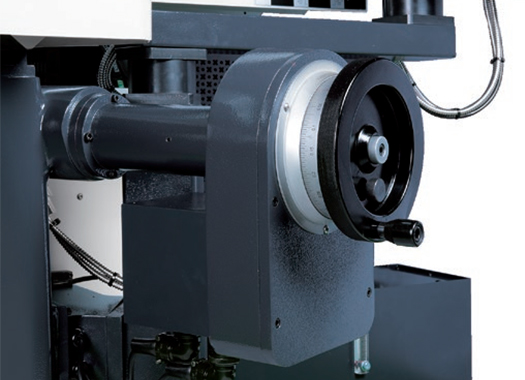

전후 다이얼 메모리 서보 이송장치
-

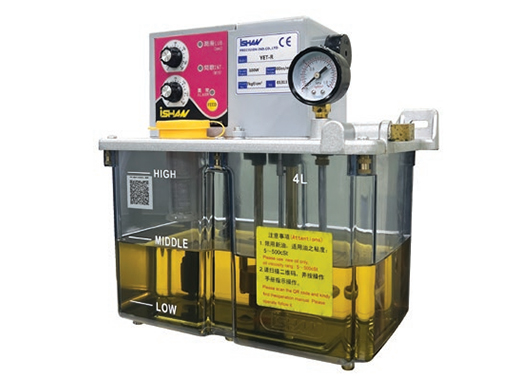

상하전후 윤활 펌프
-

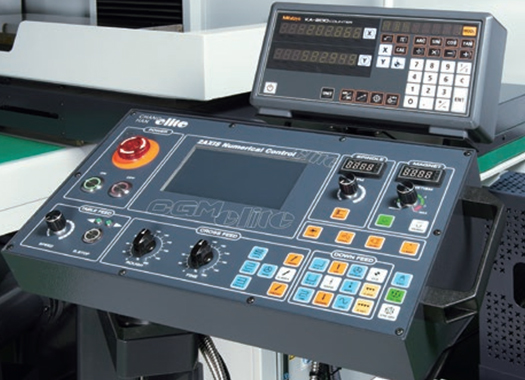

3축 자동조작반
▶ 사양 / Features
| 사양항목 | UNIT | MODEL | |||
|---|---|---|---|---|---|
| 850SHD(SHDQ) | 1050SHD(SHDQ) | ||||
| 테이블 면적 | mm | 870 x 500 | 1070 x 500 | ||
| 최대 이송거리 (좌우 x 전후) | mm | 960 x 570 | 1180 x 570 | ||
| 전자석 크기 | mm | 800 x 500 | 1000 x 500 | ||
| 주축 중심에서 테이블상면까지 최대거리 | mm | 700 (840:SHDQ) | |||
| 테이블 (Table) | T 홈 사이즈 (폭x수) | mm | 22 x 3 n | ||
| 좌우 이송속도 | m/min | 5 ~ 25 | |||
| 전 후 (Cross) | 전후 수동 이송 | 1눈금 | mm/div | 0.02 | |
| 1회전 | mm/rev | 4 | |||
| 전후 자동 이송 | 간헐 | mm | 0.03 ~ 10 | ||
| 연속 | m/min | 0.1~1.0 | |||
| 전후 최대 급속 이송속도 | m/min | 1000 | |||
| 상 하 (Head) | 상하 수동 이송 | 1눈금 | mm/div | 0.005 | |
| 1회전 | mm/rev | 1 | |||
| 상하 자동 1회 절입량 | mm | 0.001 ~ 0.5 | |||
| 상하 급이송 속도 | mm/min | 500 | |||
| 주 축 (Spindle) | 숫돌의 사양 | mm | ∅355 x 20~50t x ∅127 | ||
| 주축 회전속도 | 50 Hz | rpm | 1450 | ||
| 60 Hz | rpm | 1750 | |||
| 모 터 (Motor) | 주축 모터 | Kw | 5.25 x 4 P | ||
| 유압 모터 | KW | 2.25 x 6 P | |||
| 절삭유모터 | w | 200 | |||
| 흡진기모터 | Kw | 0.75 x 2P | |||
| 오일냉각모터 | Kw | 1.5 | |||
| 총 소요 전력 | Kw | 12 | |||
| 기계 중량 | Kg | 4800 | 6100 | ||
| 포장 총중량 | Kg | 5200 | 6600 | ||
| 점유 면적 ( 좌우 x 전후 x 상하 ) | mm | 3600 x 2550 x 2100(2300) | 4400 x 2550 x 2150(2300) | ||
| 포장 면적 ( 좌우 x 전후 x 상하 ) | mm | 3900 x 2700 x 2250(2700) | 4700 x 2700 x 250(2700) | ||
※ 상기 사양과 치수 등은 품질 향상을 위해 예고없이 변경될 수 있습니다. Specifications and dimensions are subject to change without notice.

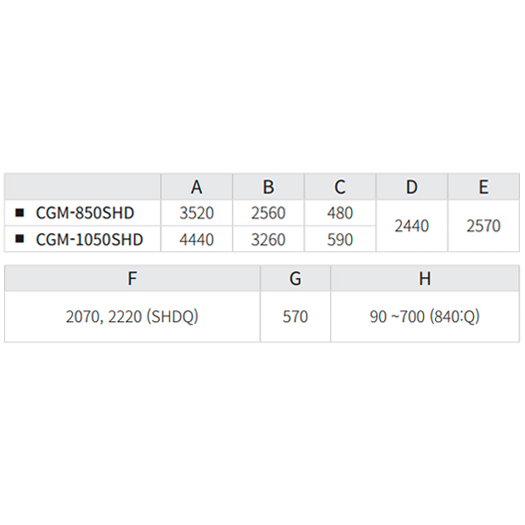

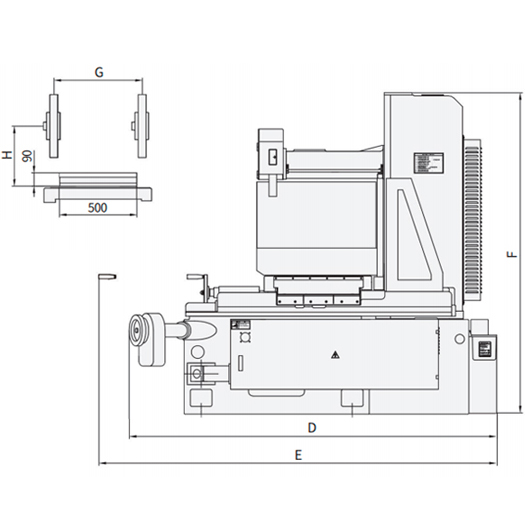

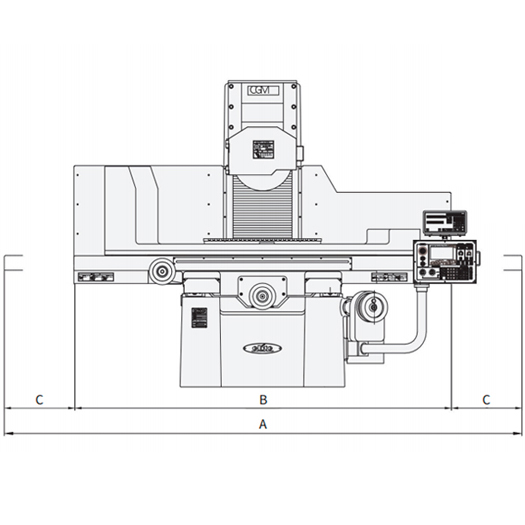

▶ 외형도 / Dimension
▶ 액세서리 / Accessories
| 기본 STANDARD | 옵션 OPTIONAL | ||
|---|---|---|---|
| 휠플렌지 | 1 PCS | 흡진기 | 연마바이스 |
| 해체볼트 | 1 PC | 디지털카운터 | 추가플렌지 |
| 밸런스대 | 1 SET | 라운드드레서 | 인버터 |
| 공구 및 공구박스 | 1 SET | 각도드레서 | |
| 전자척 | 1 PC | ||
| 절삭유장치 | 1 SET | ||
-

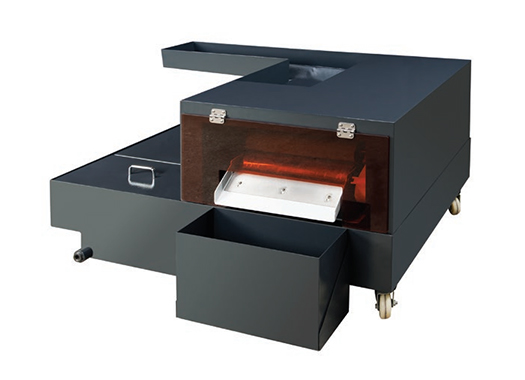

세퍼레이터식 절삭유탱크
-

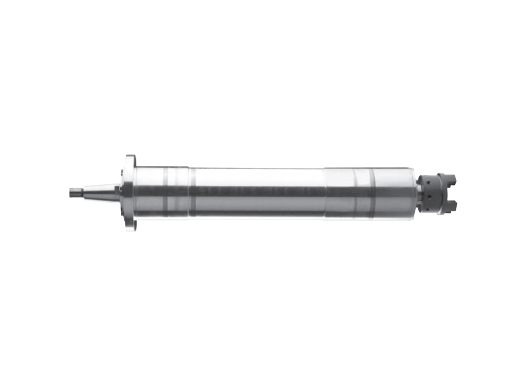

초정밀 스핀들
-

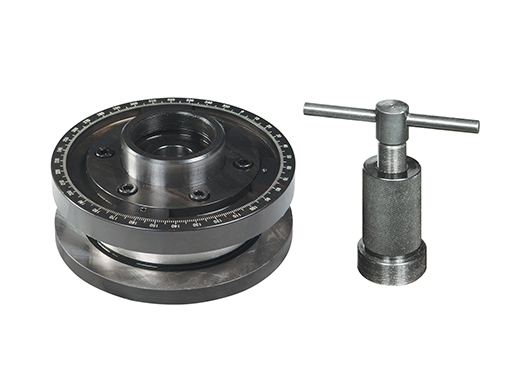

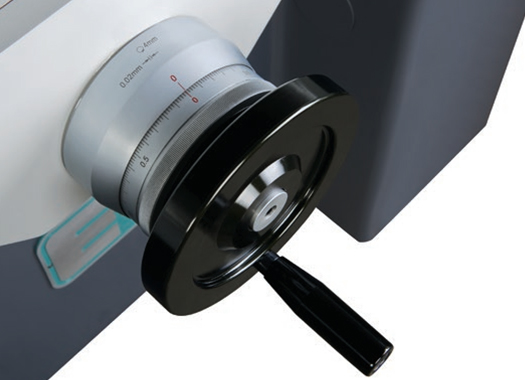

다이얼 눈금식 휠플렌지
