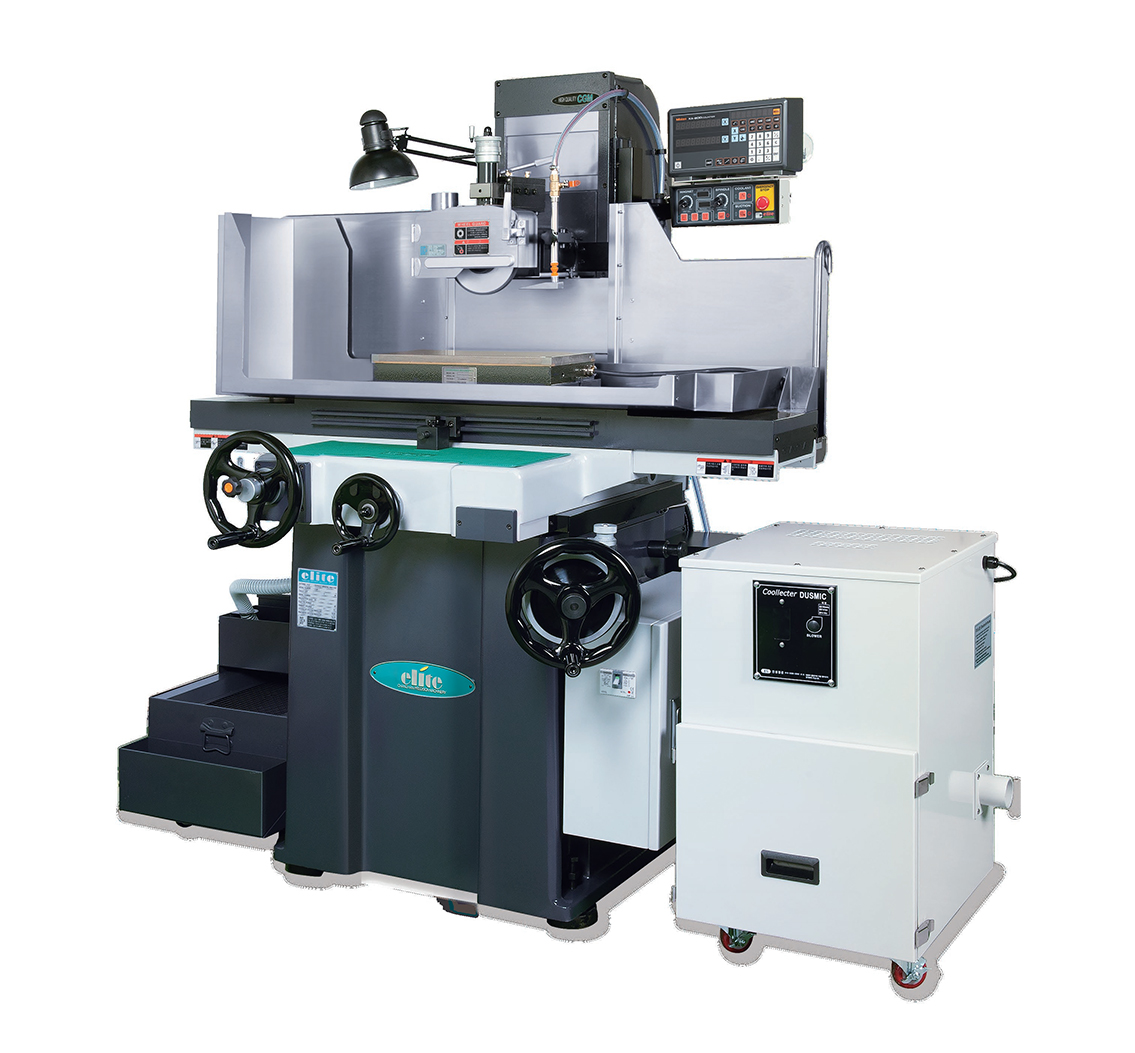

초정밀 평면 연삭기

상하 미세이송장치와 헤드드레서의 장착으로 초정밀 작업이 가능하고, 최고의 면 조도를 보장합니다.

BS TYPE : 좌우 볼타입 슬라이드
BSQ TYPE : 좌우 볼타입 슬라이드 상하 이동거리 확장
BSQH TYPE : 상하 이동거리 확장

▶ 특징 / Features

- 테이블 슬라이드에 특수강 사용(SKH-9)
- P4급 베어링을 사용한 카트리지 타입 정밀스핀들
- 열팽창과 마모성을 최소화한 열처리된 고급재질의 합금주물
- 고강성 기계구조
- 테이블 구동에 타이밍벨트 사용으로 와이어의 반영구적 수명
- 저진동, 무소음, 밀폐형 V3급 스핀들 모터
- 윤활자동급유장치와 완벽한 누유방지
- 상하미세이송장치 부착으로 정밀작업 용이
- 자기유지방식의 안정성이 우수한 콘트롤
- 높은 면조도를 보장하는 헤드드레서
- 절삭유의 오염을 방지하는 종이필터식 냉각장치(옵션)
- 차별화된 스크래핑으로 최상의 정밀도 유지

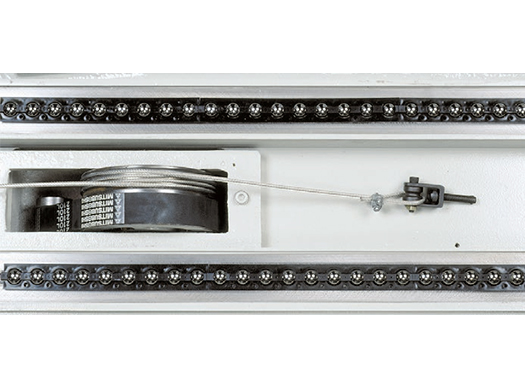

테이블 좌우 이송장치 (와이어식)

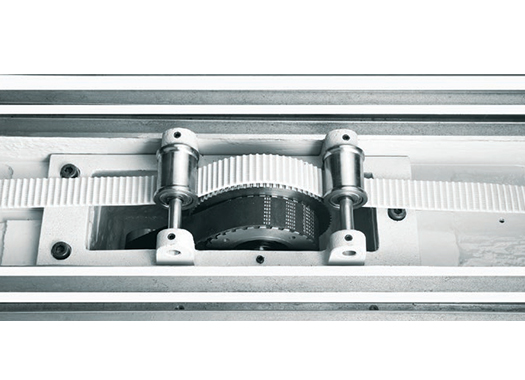

테이블 좌우 이송장치 (타이밍벨트식 / 선택)

▶ 사양 / Features

사양항목			UNIT	MODEL
사양항목			UNIT	250BS	250BSQ	250BSQH
테이블 면적			mm	200 x 500
최대 이송거리 (좌우 x 전후)			mm	560 x 260
전자석 크기			mm	200 x 450
주축 중심에서 테이블상면까지 최대거리			mm	450	520	610
테이블 (Table)	좌우 1회전당 이송량		mm	105 ~ 110
	전후 이송	1눈금	mm/div	0.02
	전후 이송	1회전	mm/rev	5
상 하 (Head)	상하 이송	1눈금	mm/div	0.01
	상하 이송	1회전	mm/rev	2
	미세 이송	1눈금	mm/div	0.0005
	미세 이송	1회전	mm/rev	0.02
주 축 (Spindle)	숫돌의 사양		mm	∅180 x 20t x ∅31.75
	주축 회전속도	50 Hz	rpm	3000
	주축 회전속도	60 Hz	rpm	3600
모 터 (Motor)	주축 모터		Kw	1.5 (2.2:Option)
	절삭유모터		w	60
	흡진기모터		Kw	0.75
총 소요 전력			Kw	3
기계 중량			Kg	1200	1250	1300
점유 면적 ( 좌우 x 전후 x 상하 )			mm	2050 x 1500 x 1780(Q:1850,QH:1950)

※ 상기 사양과 치수 등은 품질 향상을 위해 예고없이 변경될 수 있습니다. Specifications and dimensions are subject to change without notice.

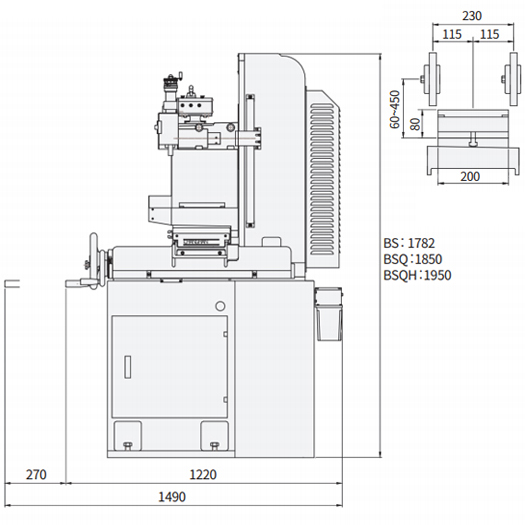

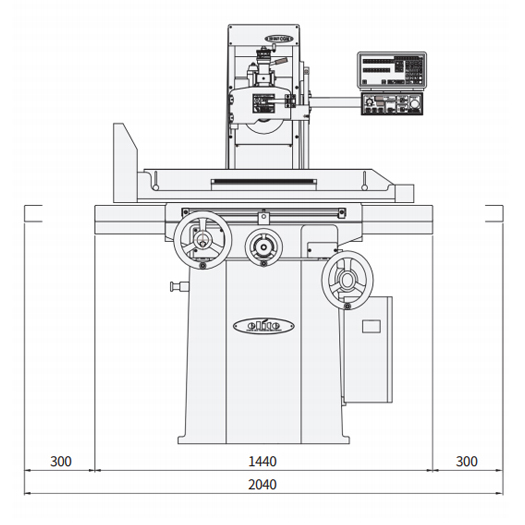

▶ 외형도 / Dimension

▶ 액세서리 / Accessories

기본 STANDARD		옵션 OPTIONAL
전자척	1 PC	밸런스대	각도드레서
휠플렌지	3 PCS	흡진기	연마바이스
해체볼트	1 PC	절삭유장치	추가플렌지
헤드드레서	1 SET	디지털카운터	인버터
밸런스아바	1 PC	라운드드레서
작업등	1 PC
공구 및 공구박스	1 SET

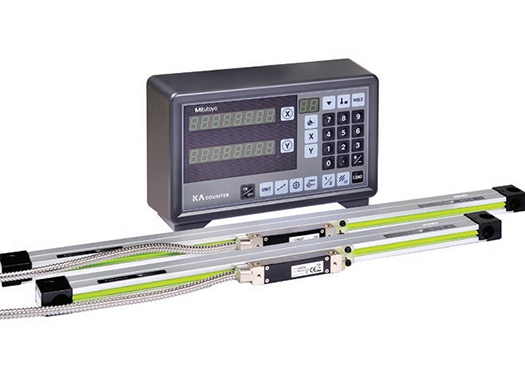

스케일

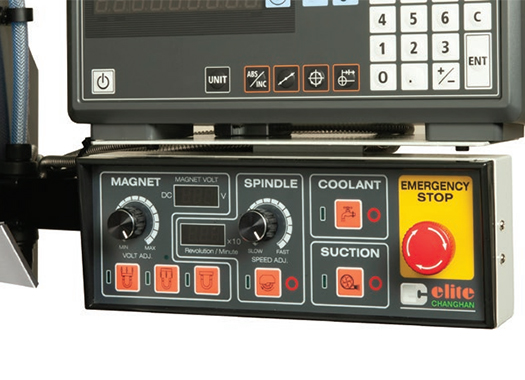

조작반

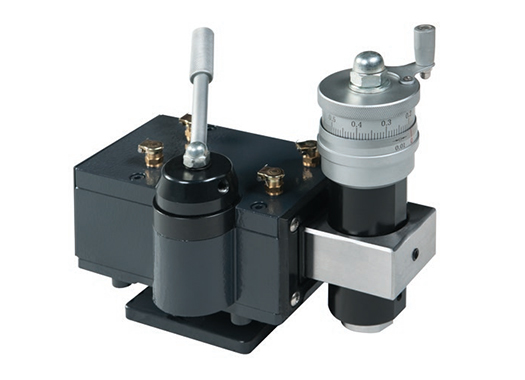

헤드 드레서
